隧道消防管道防凍保溫專用電熱帶電伴熱系統專業用于各種隧道管道消防管道的低溫防凍，有效保證了管道在隧道低溫環境下的正常使用，保障了安全生產。下面為大家介紹隧道消防管道電熱帶防凍系統全面信息。

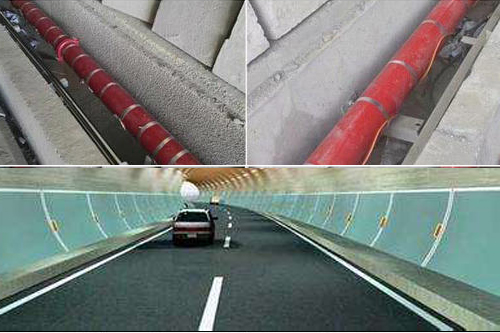

隧道消防管道防凍電熱帶（圖）

一.隧道消防電熱帶防凍保溫系統引言:

在我國北方地區，冬季環境溫度常常處在冰點之下，甚至低于－30℃，因此需要對公路隧道內長時間處于靜止?fàn)顟B(tài)的消防水管道進行防凍處理，防止因凍堵現象而造成消防系統癱瘓。長期以來，冬季北方地區隧道消防管道的保溫防凍是一大難題，我公司設計的隧道消防電熱帶系統較好地解決了這一難題。

二．隧道消防電熱帶系統概述：

(1)隧道消防電熱帶系統的基本原理：

隧道消防管道電熱帶保溫防凍的目的就是補充由于管道內外溫差引起的熱損失，要達到此目的，需要計算管路損失的熱量，設計最優化的電熱帶系統方案以保持管道內消防水的熱量平衡，維持其溫度基本不變；工作狀態下，溫度傳感器安置在被伴熱的管道上，可隨時測量出管道的實際溫度。溫控器根據設定好的溫度，與溫度傳感器測出的溫度比較，通過伴熱控制柜內的空氣開關與交流通斷隔離器，及時切斷與接通隧道消防合金防凍帶的電源，以達到自動伴熱防凍目的。

(2) 隧道消防電熱帶系統的基本組成：

隧道消防電熱帶系統由我公司自主研發的隧道消防合金防凍帶伴熱系統、伴熱供電系統和智能控制報警系統三部分組成。每個合金防凍帶單元包括溫控器、傳感器、空氣開關、交流通斷隔離器、合金防凍帶工作狀態顯示、故障狀態顯示及與整個消防系統的通訊接口。

三．隧道消防電熱帶系統的優勢：

(1)智能控制：隧道消防合金防凍帶發熱均勻、反應迅速，自動控溫，可實現遠程控制，便于管理；

(2)使用壽命：隧道消防合金防凍帶發熱芯為合金材料，長期使用功率恒定無衰減，使用壽命在25年以上；

(3)可靠性高：具有全天候工作性能及阻燃、防爆、防腐等特點；

(4)專業性能：隧道消防合金防凍帶使用長度長，可達上千米，安裝時減少了供電回路，這種安裝方式可以減少85%的故障隱患點，并且施工工作量和后期維護工作量有效的減少；

(5)綠色環保：隧道消防電熱帶系統采用清潔、高效的電能，環保、衛生、舒適，并且不直接產生廢料、廢氣等，大大節約能源，具有明顯的經濟效益，是國家倡導的節能新產品；

(6)維護方便：電熱帶系統設計工作量小、施工簡單、周期短。

四．隧道電熱帶保溫方案和其他隧道保溫方案的比較：

(1) 隧道電熱帶防凍與隧道排空防凍的比較

排空防凍(干式消火栓系統)的主要特點是隧道消防管道內是空置的，管路內無水。如果突然發生火災，隧道火災報警系統接到報警信號，開啟快速排氣閥和電動啟閉閥，將管道內空氣迅速排除，啟動水泵將管道內充滿水，水流從消火栓中流出，管道在短時間內由干式系統迅速轉變?yōu)闈袷较到y(tǒng)，在消火栓口接出水龍帶和水槍達到滅火的目的。針對不同的季節，排空防凍需要進行充放水維護管理。與電熱帶保溫相比，排空防凍具有無需保溫的優點，但是存在著需要一定的充水時間，使用消火栓的時間滯后于濕式系統，排氣閥有可能堵塞，不能有效排除管道的空氣，日常維護很難發現問題造成火災時無水的風險等缺點。

(2) 隧道電熱帶防凍與隧道循環放水防凍的比較

循環放水保溫是利用地下水較高的熱容量，通過對管道充入地下水，管道內的水如果降溫接近5℃，然后將之排入滲井，再補充進新的地下水，使水流動循環起來，這種水不停地充入排出保證管道內的水溫在5℃以上，對管道進行保溫的方法即循環放水保溫。

(3) 隧道電熱帶防凍與隧道充注防凍液防凍的比較

充注防凍液防凍是在消防管網內用防凍液作為循環介質，從而達到防凍的目的。具體過程是用防凍液充滿隧道內消防管網，火災發生防凍液噴出后，隨即噴出蓄水池內的水，防凍液規格和質量不同防凍效果也會有所不同。防凍液與水一樣，具有比熱大、蒸發潛熱量高的優點，該防凍方案具有無需保溫的優點，而且防凍液具有不結垢的特點，能避免系統管道產生大量水垢。2km的長隧道，供水時間需要30分鐘以上;并且有可能管路堵塞，充注防凍液防凍必須通過隧道中間聯通管進行供水，供水距離加大，時間會相應的增加。這樣在十分緊急的火災情況下，消防水在短時間之內供不過來，錯過最佳救援時間，火勢也得不到控制，所以當隧道長度超過2km時，使用充注防凍液防凍保溫方案是很不理想的。且充注防凍液防凍與電熱帶防凍相比總費用差不多，但是在設計噴灑管頭部時，需要考慮在消防過程中存在防凍液向消防水的轉換，兩者的密度不同會對噴灑面積有影響。另外，需要解決在升溫時吸納防凍液的膨脹量、降溫時填補防凍液的收縮量，這在技術上有很大難度。

五．隧道消防管道伴熱系統電氣設計：

我公司針對隧道消防系統的特點，開發出專門適應于隧道消防系統的專用伴熱控制柜。經廣大用戶一致反映，該控制柜不僅性能穩定，而且經久耐用。

1、伴熱控制柜供電系統：

伴熱控制柜采用交流三相五線制380V進線。

2、伴熱控制柜常規布置：

伴熱控制柜根據隧道的實際情況可布置在隧道洞外及洞內的變電所或泵房?jī)?nèi)。

3、伴熱控制柜基本要求：

伴熱控制柜包含溫控器、空氣開關、交流通斷隔離器、隧道消防合金防凍帶工作狀態顯示、故障狀態顯示，溫控器標配RS485通訊協議口，隧道中每臺伴熱控制柜的溫控器由RS485總線串接起來通過用戶的隧道光纖將數據上傳至隧道管理站監控室，由監控室主機讀取溫度數據，用戶可通過主機寫入每臺溫控器需要維持的溫度數據，以達到統一觀察與控制隧道消防系統的目的。

4、伴熱控制柜的特殊要求：

伴熱控制柜包含智能模塊、智能操作界面、空氣開關、交流通斷隔離器、隧道消防合金防凍帶工作狀態顯示、故障狀態顯示，智能模塊標配TCP/IP通訊協議口，隧道中每組隧道消防合金防凍帶的溫度數據、電流數據、電壓數據、電能數據以及其它可以反應隧道消防合金防凍帶完整性監控?cái)?shù)據均可以由柜內的智能模塊TCP/IP通訊協議口通過用戶的隧道光纖將數據上傳至隧道管理站監控室。用戶可通過監控室主機對電熱帶系統進行監管，接收系統故障報警信號，同時下發控制信號至現場伴熱控制柜。

六．隧道消防管道伴熱系統安裝投運說明：

1、隧道消防合金防凍帶的安裝必須在管路和周?chē)o鄰管路全部安裝結束，并經水壓試驗（或氣密試驗）合格后，管壁防銹干燥后開始。隧道消防合金防凍帶安裝后，嚴禁在裝有防凍帶的管道，及其上方和鄰近的管道進行電焊、氣焊作業，以防焊渣濺落到隧道消防合金防凍帶上損壞防凍帶。安裝保溫層、防水層必須在電熱帶系統全部安裝、調試合格，試送電正常后進行。

2、敷設防凍帶的管道表面應裸露、無油污、雜物。如有，應使用汽油等溶劑處理干凈；同時敷設的管線表面不得有銳利的棱邊、銳角。如有，先打磨光滑，在粘上鋁膠帶遮蓋之。

3、施放防凍帶應將線盤放在線架上，手提防凍帶行走，放線時嚴禁在地面上長距離拖拉，打折，以免磨損防凍帶絕緣，影響其性能。

4、不得與高溫物體接觸，嚴禁高溫焊渣濺落到防凍帶表面，造成燙傷。

5、嚴禁外力撞擊及鋒利物體損傷防凍帶。

6、為了防止防凍帶漏電和短路，防凍帶與被伴熱管的固定采用玻璃纖維帶、耐熱壓敏膠帶綁扎或粘貼固定。嚴禁用鐵絲和塑料電線綁扎。

7、防凍帶為強化伴熱和消除靜電，在隧道消防合金防凍帶與管線（或設備）綁扎固定后，再增加鋁箔膠帶（寬50mm）粘貼，間距可在玻璃纖維帶扎圈之間。一般間距500～600mm 為宜。施工時邊敷設防凍帶邊覆蓋鋁膠帶，并用力壓平，使防凍帶緊貼在管道上。再粘貼鋁膠帶后，在每隔0.6 米用壓敏膠帶將隧道消防合金防凍帶沿徑向固定4/3 圈，使防凍帶與被伴熱管道（或設備）緊貼，提高導熱效率。

8、防凍帶與附件相連接，為便于檢修，應留有一定的富裕量，一般留 30cm 左右。

9、安裝時，防凍帶應緊帖管道表面并進行固定（特殊情況另外處理）。

10、在非金屬管道的隧道消防合金防凍帶安裝時，應在管外壁與隧道消防合金防凍帶之間，夾一金屬片（鋁箔）以提高伴熱效果。再將防凍帶鋪設在其表面，宜再粘貼鋁箔膠帶，這樣有利于防凍帶均勻散熱，提高其效率。

11、防凍帶在管線上安裝盡可能平行敷設為好。平行敷設在管道下方與中心線呈45度角處，以利于熱傳導和管道的溫度均勻。

12、與管線伴熱的防凍帶根數由熱工計算決定。可以單、雙、多根。多根時，防凍帶的間距不小于2 倍帶寬。在功率足夠的情況下，亦可單管螺旋布線。

13、安裝防凍帶要充分考慮管道附件或設備拆卸的可能性，如：閥門、法蘭、泵等場所要考慮其纏繞方法，以方便檢修而不損壞防凍帶。法蘭處易產生泄漏，纏繞防凍帶時，應避開其正下方。

14、防凍帶安裝時嚴禁交叉疊繞，若螺旋纏繞時至少有20mm 以上的間隙，以避免交叉疊繞處過熱，影響產品正常使用壽命。

15、防凍帶與附件配套使用時，接線應符合GB3836.3-2000 中4.1、4.2 中的要求，并且在離電源接線盒75mm 處用膠把銘牌牢固原固定在防凍帶上，防凍帶必須配用與環境相適應的附件。接線時，必須保證防凍帶與各附件正確可靠的連接，嚴禁短路，并有足夠的電氣間隙。

16、防凍帶電源線應采用三芯或四芯電纜，其中一芯作為接地與防凍帶屏蔽層同時接在接地端子，內外接地栓必須牢固可靠。

17、各附件的密封圈件尺寸必須與所配防凍帶型號相符，膠圈、墊圈、緊固件等齊全，各緊固件應緊固到位，方位正確、緊固，以防松動或盒內進水，以保證正常的防護性能。

18、要確保伴熱系統接地良好，其接地電阻不大于 4Ω。

19、全部接線完成和伴防凍帶在保溫層的安裝前后，必須對系統進行絕緣，性能檢測，先用500V 或1000V 的兆歐表檢查系統的絕緣電阻，（絕緣電阻值應大于20MΩ為宜），在天氣陰潮濕度大的情況下，可放寬到＞2MΩ。當 ＜2MΩ時要查明原因，方允許送電投運。并對每個回路的電壓、電流、電阻進行測量，檢查系統的直流電阻是否正常，其阻值大小是否與所測系統的總功率相對應，若為三相帶，還需測量三相電阻值是否平衡，所有回路全部正常后方可進行試送電（在伴熱溫控柜側檢查測試時，應注意溫控器的觸點必須處于“閉合”狀態）。上下工序要求有詳細交接記錄，以便事故分析時查考。

20、以上安裝檢測合格后即可進行試運行，逐段檢查發熱情況以及電氣參數是否正常，如在通電四個小時后未發現異常情況可進行管線保溫。

21、在安裝保溫材料時嚴禁損傷防凍帶。

22、在安裝完保溫材料后再行檢查其電氣性能，如完好則通電四小時，以觀察運行是否正常，如出現異常情況應立即檢查，找出故障點，并進行修改，完好后再通電四小時，如一切正常即可進行防水層的安裝。

23、安裝防水層時（如鐵皮、不銹鋼板）嚴禁鉆孔時損傷防凍帶。

24、所有保溫、防腐防水工作完畢后，再重復檢查防凍帶的各項電器性能，如完好則可通電，運行八小時后查看各項電器指標是否正常，待一切運行正常則整個伴熱工程就可結束施工，交與業主使用。

25、電熱帶系統施工完畢，應在管道防水層外粘貼“電熱帶警示”標記，以提醒人們注意安全。

26、由于各個廠家產品參數不同，我公司電熱帶產品一般不能與其他產品混用，以保正常安全使用。 27、每年需要開啟伴熱系統前，要進行例行電器檢查，以便及早發現問題，及時整修。

28、閥們上安裝隧道消防合金防凍帶時嚴禁用聚胺脂現場發泡，防止防凍帶夾在中間造成損壞。

29、保溫外殼用金屬材料時在閥門三通處應用金屬片墊在防凍帶上，以防切傷防凍帶。

30、電熱帶設備維修時，應首先切斷電源，然后搶修。

31、除上述安裝及投運規程外，其它未盡事項，還需要電氣裝置安裝工程施工及驗收規定等規范要求執行。

上訴關于隧道消防電伴熱帶保溫防凍的信息已經相對全面，若還是有其他疑問業可以來電咨詢我司技術專員。
